- 產品概述
- 技術參數
YJD500主要特點：

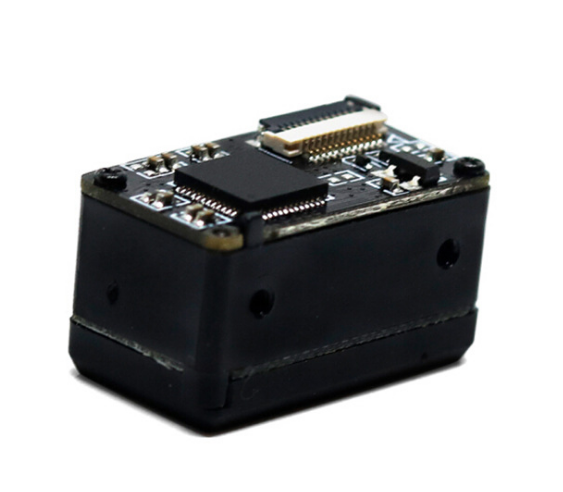

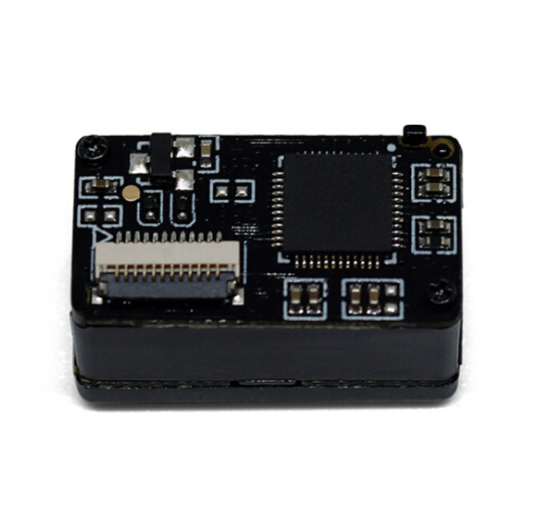

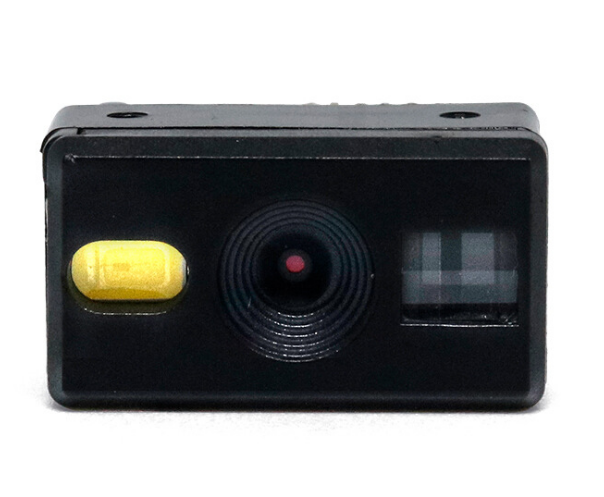

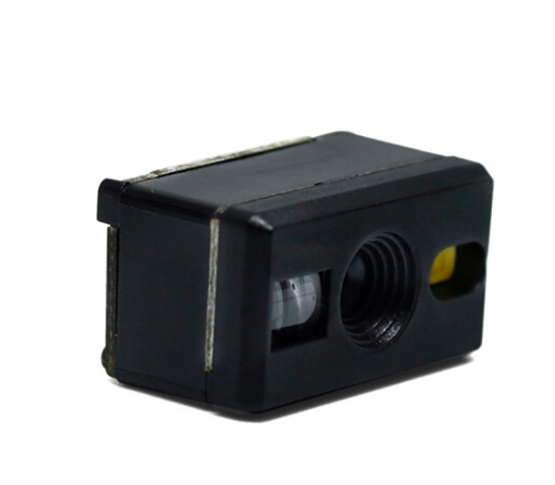

- 是一款集成度高、性能優良的影像式二維掃描模塊。
- 模塊集成度高，尺寸精巧，可靈活適用于各種設備。
- 采用先進的圖像識別算法，能夠輕松讀取各類一維條碼和二維條碼。
- 具有很強的識讀能力，可以適應各種苛刻復雜的環境。
- 如各種照明環境下，較大的溫濕度范圍內，都可以提供優秀的掃碼識讀性能。
|
掃 ?碼 性 ?能 |
圖 ?像 傳感器 |
|
640（水平） X 480（垂直）CMOS |
|
? |
光 ?源 |
|
白光 |
|
? |
水 ?平 視 ?角 |
|
31° |
|
? |
? 識 讀 碼 制 |
二維碼 |
QR Code、PDF417、DataMatrix（ECC200） |
|
? |
? |
一維碼 |
EAN13、EAN8、UPC-A、UPC-E0、UPC-E1、Code128、Code39、Code93、CodaBar 、Interleaved 2 of 5、Industrial 25、Matrix 2 of 5、Code11、 MSI Plessey?、RSS-14、限定式RSS、擴展式RSS |
|
? |
? 識 讀 景 深 |
EAN-13 |
4.0~20.0cm （13mil） |
|
? |
? |
Code128 |
4.5 ~ 25.0cm （15mil ） |
|
? |
? |
QR Code |
4.0 ~ 18cm ??(15mil) |
|
? |
識 ?讀 角 ?度 |
|
旋轉 360°，傾斜±60°，偏轉±60° |
|
? |
識 ?讀 精 ?度 |
一維碼 |
≥5mil |
|
? |
? |
二維碼 |
≥ 10mil |
|
? |
符 ?號 反 ?差 |
|
≥25% |
|
物 ?理 參 ?數 |
重 ?量 |
|
< 7g |
|
? |
外 ?觀 尺 ?寸 |
|
21.4mm x 12.38mm x 11.8mm（長x寬x高） |
|
? |
接 ?口 |
|
TTL-232 / USB 2.0 Full Speed |
|
? |
電 ?壓 |
|
DC +3.3V±5% |
|
? |
電 ?流 |
工作電流 |
120mA |
|
? |
? |
休眠電流 |
500 μA |
|
環 ?境 參 ?數 |
工 ?作 溫 ?度 |
????????? |
-20℃ ~ 60℃ |
|
? |
存 ?儲 溫 ?度 |
? |
-40℃ ~ 70℃ |
|
? |
工 ?作 濕 ?度 |
|
5%RH~95%RH（不凝結） |
|
可 ?靠 性 |
抗機械沖 ?擊 |
震 ?動 |
5~200Hz，10Grms，3axes，1.5Hr |
|
? |
? |
跌 ?落 |
可承受 1.2 米跌落至水泥地面上 |
|
? |
抗 ?熱 ??????? 沖 ?擊 |
最 ?低 溫 ?度 |
-20 °C (-4 °F) |
|
? |
? |
最 ?高 溫 ?度 |
60 °C (140 °F) |
|
? |
? |
循 ?環 次 ?數 |
30 分鐘高溫；30 分鐘低溫 |
|
? |
? |
周 ?期 |
24 |
