產品簡介

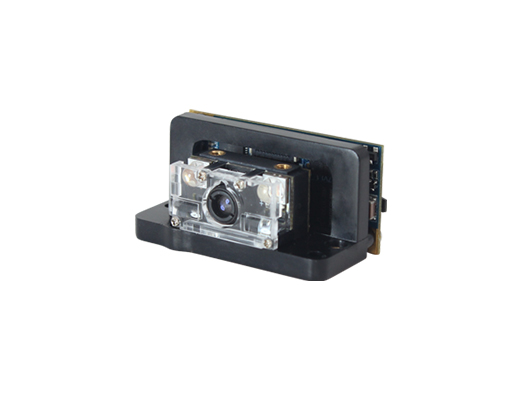

EM2037二維影像條碼識讀引擎，采用先進的圖像傳感技術和國際優先水平的新大陸
智能圖像識別系統。先進圖像傳感技術，避免了由于抖動或運動產生的圖像畸變，與新大陸
技術的有機融合，使識讀引擎可以輕松讀取紙張、塑料等各種介質上的條碼，性能強勁。
EM2037可識讀各類主流一維條碼和標準二維條碼（PDF417、QRCode、DataMatrix、復合碼等）以及中國的二維條碼標準漢信碼。還支持識讀GS1-DataBarTM(RSS)條碼，包括Limited、Stacked、Expanded等版本。? ? ? EM2037靈活的結構設計，既可將影像引擎與解碼板分開，也可通過結構件組合連接，適合各種嵌入應用。 EM2037擁有小巧的設計尺寸和重量，提供了豐富的通訊接口。 為應對各種應用的可能復雜度，EM2037采用了性能強勁的CPU，并提供開發底層API接口的二次開發功能SDK，面對復雜應用，也可以快速開發從容應對。
產品特性
◆
核心技術
采用自主研發的第五代
核心解碼技術，可快速識讀各類品質的條碼。
◆ 分體設計
可根據不同應用場合，組合使用，滿足開發一款產品應用多個場合的需要。
◆ 接口豐富
提供USB或TTL232接口，滿足更多接口需求。
◆ 二次開發
提供二次開發工具包，滿足特殊應用需要。
|
掃描性能 ? ? |
圖像傳感器 |
? |
1280×800的 CMOS傳感器 |
|||
|
照明 |
? |
紅色照明 |
||||
|
對焦 |
? |
紅色/綠色對焦 |
||||
|
識讀碼制 |
2D |
PDF417, QR Code, Micro QR, DataMatrix, Aztec, MaxiCode, GM Code, Chinese Sensible Code, MicroPDF417 Code, Code One |
||||
|
1D |
EAN-8, EAN-13, UPC-E, UPC-A, Code128, UCC/EAN128, I2Of5, Matrix 25, ITF14, ITF6, CodaBar, Code39, Code93, ISSN, ISBN, Code 49, Code11, Standard25, Industrial25, MSI Plessey, China Post 25, GS1 Databar, UCC/EAN Composite, Plessey, Code 16K |
|||||
|
Postal |
USPS PostNet, Royal Mail, USPS Planet, KIX Post, Australian Postal， USPS Intelligent Mail |
|||||
|
OCR |
Specifically, Passport |
|||||
|
識讀精度* |
? |
≥3mil |
||||
|
典型識讀景深* |
SR |
HD |
||||
|
EAN-13：60mm~420mm (13mil) |
Code39：45mm~65mm (3.3mil) |
|||||
|
Code39：75mm~230mm (5mil) |
Code39：35mm~100mm (5mil) |
|||||
|
PDF417：60mm~215mm (6.7mil) |
PDF417：40mm~90mm (5mil) |
|||||
|
Data Matrix：55mm~220mm (10mil) |
Data Matrix：40mm~80mm (6.7mil) |
|||||
|
符號反差* |
? |
≥25% |
||||
|
條碼靈敏度** |
? |
傾斜±55°，偏轉±55°，旋轉360° |
||||
|
視場角度 |
? |
SR：水平39°，垂直24° ???????HD：?水平48.5°, 垂直30.7° |
||||
|
機械/電氣參數 |
通訊接口 |
? |
TTL-232,USB |
|||
|
外觀尺寸(mm) |
? |
39.5(W)×25.4(D)×20(H)（max） |
||||
|
重量 ??????????????????????????????? |
? |
11g |
||||
|
工作電壓 |
? |
12pin pfc 臥式插座：3.3-5 VDC±5%； 5pin杜邦插座接口：5?VDC±5% |
||||
|
額定功耗 |
? |
1456.5mW(典型值) |
||||
|
電流@3.3 VDC |
工作 |
276.6mA（典型值），332.3mA（最大值） |
||||
|
待機 |
57.4mA |
|||||
|
環境參數 |
工作溫度 |
-20℃~+60℃ |
工作濕度 |
5%~95%（無凝結） |
||
|
儲存溫度 |
-40℃~+70℃ |
環境光照 |
0~100,000LUX |
|||
|
國際認證 |
? |
? |
FCC Part15 Class?B，CE EMC Class?B |
|||
|
配件列表 |
開發板 |
? |
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出 |
|||
|
數據線 |
USB |
USB數據線，用來連接開發板和信息接收主機 |
||||
|
RS-232 |
RS-232數據線，用來連接開發板和信息接收主機 |
|||||
|
電源適配器 |
? |
5V電源適配器，配合RS-232數據線給開發板供電 |
||||
