產品簡介

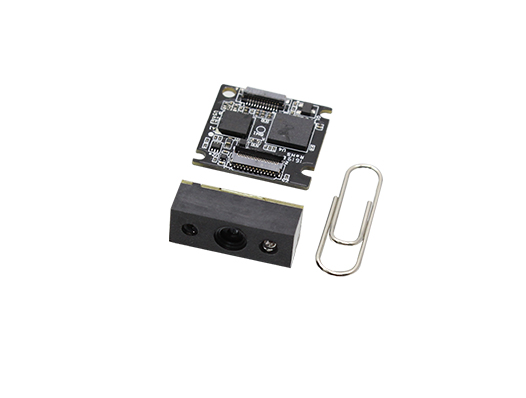

NLS-EM2096條碼識讀引擎采用了自主研發的第六代UIMG核心技術、擁有了優越的屏幕碼識讀能力，超小尺寸、分體式設計，適用于電商自提柜、ATM自助柜、自助查詢終端、排隊叫號設備等。
產品特性
◆
核心技術
采用自主研發的第六代
核心解碼技術，可快速識讀各類品質的條碼。
◆?優越的屏幕識讀能力
針對屏幕條碼做特殊調校，可適應低亮度及各類貼膜的大數據量屏幕條碼。
◆?接口豐富
提供USB和TTL-232接口，滿足更多接口需求。
◆?一體化設計
圖像采集器與解碼板一體化設計，高集成度，可適應各種柜機應用。
◆?綠色低功耗
采用自主
核心技術，大大降低運行功耗，延長設備使用壽命。
|
掃描性能 ? ? |
圖像傳感器 |
? |
640×480 CMOS |
|
照明 對焦 |
? |
紅光LED 625±10 nm 紅光LED 625±10 nm |
|
|
識讀碼制 |
2D |
PDF417, QR Code (QR1/2, Micro), Data Matrix (ECC200, ECC000, 050, 080, 100, 140), 漢信碼 |
|
|
? |
1D |
Code128, UCC/EAN-128, AIM-128, EAN-8, EAN-13, ISBN/ISSN, UPC-E, UPC-A, Interleaved 2 of 5, ITF-6, ITF-4, Matrix 2 of 5, Industrial 25, Standard 25, Code 39, Codabar, Code 93, Code 11, Plessey, MSI-Plessey, GS1-DataBarTM(RSS), (RSS-14, RSS-Limited,RSS-Expand) |
|
|
識讀精度* |
? |
≥3mil |
|
|
典型識讀景深* |
EAN13 (13mil) ?? |
70mm-340mm |
|
|
PDF417 (6.7mil) ? |
45mm-105mm |
||
|
Code39 (5mil) ? |
40mm-155mm |
||
|
Data Matrix (10mil) ? |
40mm-105mm |
||
|
QR Code (15mil) ? |
45mm-145mm |
||
|
符號反差* |
? |
≥20% |
|
|
條碼靈敏度** |
? |
傾斜±50°，偏轉±55°，旋轉360° |
|
|
視場角度 |
? |
水平44°，垂直33.2° |
|
|
機械/電氣參數 |
通訊接口 |
? |
TTL-232 , USB (HID-KBW、虛擬串口, HID-POS) |
|
外觀尺寸(mm) |
? |
圖像采集器 ?21.5(D)x9.8(W)x8.5(H) 最大 解碼板 ?????21.3（D)x21.3(W)x3.9(H) 最大 |
|
|
重量 |
? |
3.4g |
|
|
工作電壓 |
? |
3.3 VDC±5% |
|
|
額定功耗 |
? |
469mW(典型值) |
|
|
電流@3.3 VDC |
工作電流 |
140mA（典型值），181mA（最大值） |
|
|
空閑電流 |
8.0mA |
||
|
休眠電流 |
＜10uA |
||
|
環境參數 |
工作溫度 |
? |
-20℃~+55℃ |
|
儲存溫度 |
? |
-40℃~+70℃ |
|
|
工作濕度 |
? |
5%~95%（無凝結） |
|
|
環境光照 |
? |
0~100,000LUX |
|
|
國際認證 |
? |
? |
FCC Part15 Class?B，CE EMC Class?B |
|
配件列表 |
開發板 |
? |
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出 |
|
數據線 |
USB |
USB數據線，用來連接開發板和信息接收主機。 |
|
|
RS-232 |
RS232數據線，用來連接開發板和信息接收主機。 |
||
|
電源適配器 |
? |
5V電源適配器，配合RS232數據線給開發板供電。 |
