- 產品概述
- 技術參數

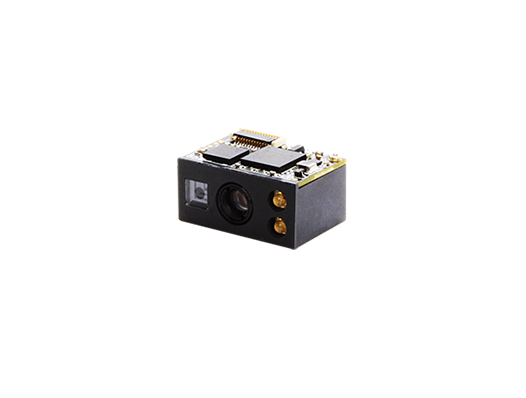

NLS-EM3396 條碼識讀引擎， 應用了國際優先的芯片化新大陸 智能圖像識別技術，開創影像式二維條碼識讀引擎的新時代。新大陸的二維解碼芯片，將先進的圖像識別算法和先進的芯片設計和制造技術融合，極其簡化了二維條碼識讀產品的設計難度，樹立二維影像產品高性能、高可靠、低功耗的優秀標桿。
NLS-EM3396 可識讀各類主流一維條碼及標準二維條碼（ PDF417、 QR Code M1/M2/Micro 和 Data Matrix的各種版本）。還支持識讀 GS1-DataBarTM(RSS)條碼，包括 Limited、 Stacked、 Expanded 等版本。NLS-EM3396 可以輕松讀取紙張、塑料卡、 LCD 等各種印制介質和顯示介質上的條碼， 性能強大。其完全一體化的設計，僅需非常小的安裝空間，而且重量極輕，非常便于嵌入到各種產品應用中。
產品特性
◆核心技術
采用自主研發的第六代
核心解碼技術，可快速識讀各類品質的條碼。
◆高集成度
解碼板和攝像頭一體化設計，體積減小，可滿足各類小型化應用的需求（可無縫兼容 EM3096）。
◆清晰的瞄準模式
即使在明亮的陽光下，也能提供清晰的激光十字瞄準，確保準確的掃描條碼。
◆綠色低功耗
采用自主的
核心技術，大大降低運行功耗，延長產品的使用壽命。
|
掃描性能 ? ? |
圖像傳感器 |
? |
752×480 CMOS? |
|
照明 |
? |
紅光LED（625nm±10 nm） |
|
|
對焦 |
? |
激光650nm |
|
|
識讀碼制 |
2D |
PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code，漢信碼 |
|
|
? |
1D |
Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, Code 11, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Industrial 2 of 5, Standard 2 of 5,?Plessey, MSI-Plessey 等 |
|
|
識讀精度* |
? |
≥3mil |
|
|
典型識讀景深* |
EAN-13 ?? |
60mm~290mm?(13mil) |
|
|
PDF417??? |
55mm~135mm?(6.7mil) |
||
|
Code39?? |
55mm~165mm?(5mil) |
||
|
Data Matrix??? |
55mm~130mm?(10mil) |
||
|
QR Code??? |
45mm~175mm?(15mil) |
||
|
符號反差* |
? |
≥20% |
|
|
條碼靈敏度** |
? |
傾斜±55°，偏轉±55°，旋轉360° |
|
|
視場角度 |
? |
水平36°，垂直23° |
|
|
機械/電氣參數 |
通訊接口 |
? |
TTL-232,USB1.1 |
|
外觀尺寸 |
? |
21.5(D)×15.3(W)×11.8(H)（最大值） |
|
|
重量 ??????????????????????????????? |
? |
5g |
|
|
工作電壓 |
? |
3.3 VDC±10% |
|
|
額定功耗 |
? |
468mW（典型值） |
|
|
電流@3.3 VDC |
工作電流 |
142mA（典型值），204mA（最大值） |
|
|
待機電流 |
11mA |
||
|
休眠電流 |
<100μA |
||
|
環境參數 |
工作溫度 |
? |
-20℃~+55℃ |
|
儲存溫度 |
? |
-40℃~+70℃ |
|
|
工作濕度 |
? |
5%~95%（無凝結） |
|
|
環境光照 |
? |
0~100,000LUX |
|
|
國際認證 |
? |
? |
FCC Part15 Class?B，CE EMC Class?B |
|
配件列表 |
開發板 |
? |
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出 |
|
數據線 |
USB |
USB數據線，用來連接開發板和信息接收主機 |
|
|
RS-232 |
RS-232數據線，用來連接開發板和信息接收主機 |
||
|
電源適配器 |
? |
5V電源適配器，配合RS-232數據線給開發板供電 |
